ОБЪЕКТ · A
УСЛОВИЯ
ПЛОТНЫЙ ГРУНТ
Дом 150 м²
Участок с плотным основанием и одними условиями работы грунта.
01
Почему нельзя строить без инженерных расчётов
Дом — это не набор отдельных решений. Фундамент, стены, перекрытия и кровля работают как единая конструктивная система.
“
«У соседа такой же дом — фундамент сделали такой же. Стоит уже десять лет».
Именно с таких фраз иногда начинается
строительство, которое впоследствии
приходится исправлять.
КОНСТРУКТИВНАЯ СХЕМА
РАЗРЕЗ · 01
КРОВЛЯ
ГАЗОБЕТОН
ПЕРЕКРЫТИЕ
ФУНДАМЕНТ
ГРУНТ
01
НЕСУЩИЙ КОНСТРУКТИВ
02
ОСНОВАНИЕ
03
ТЕПЛОВОЙ КОНТУР
ОСНОВНОЙ ПРИНЦИП
Инженерные расчёты нужны не для того,
чтобы усложнить строительство.
Они нужны для того, чтобы заранее понять,
как дом будет вести себя в реальности.
ENGINEERING / 01
КОНСТРУКТИВНЫЙ АНАЛИЗ
ИНЖЕНЕРНЫЙ ПОДХОД · 01
01 / 08

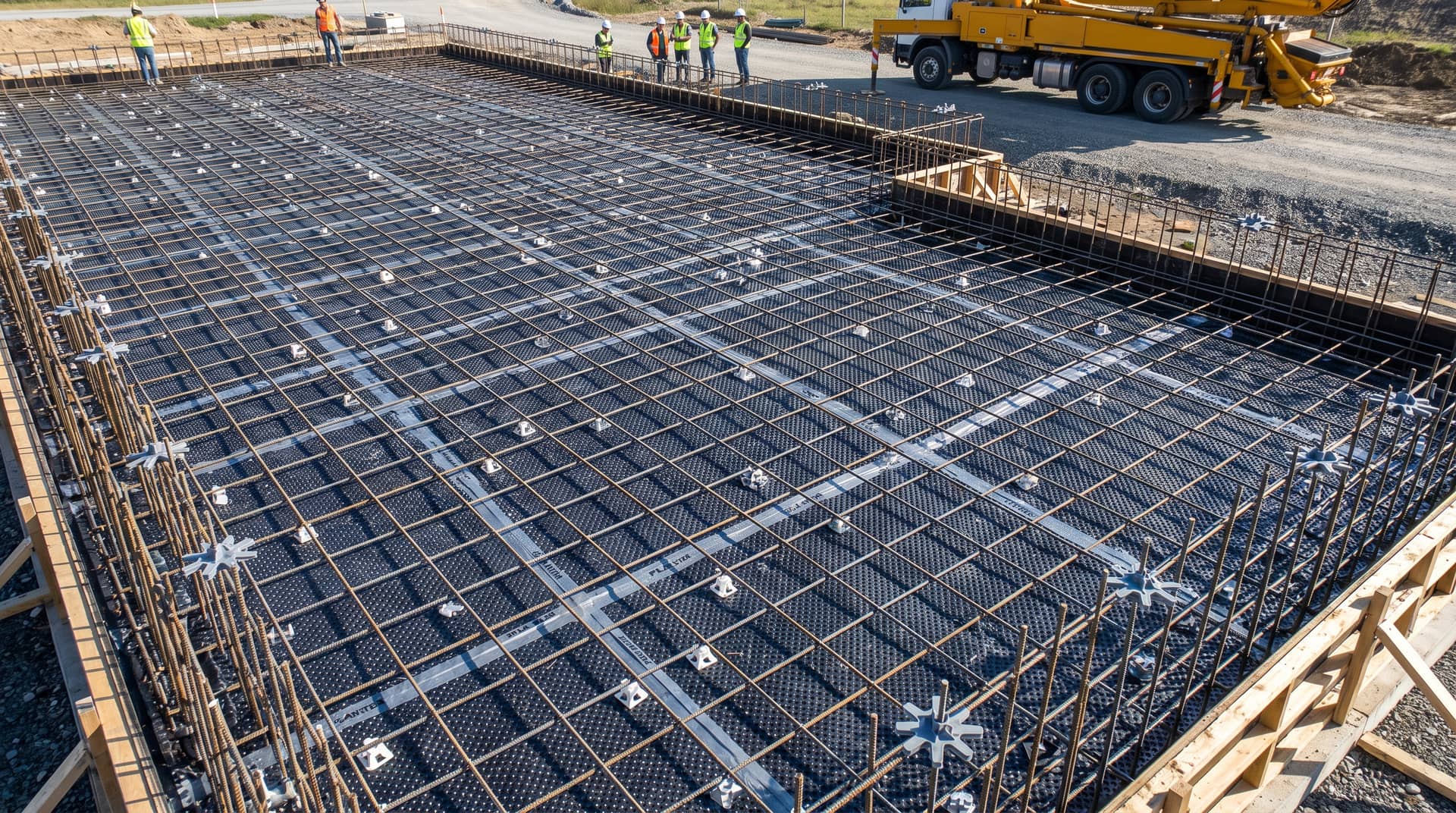

Дом начинается не с бетона
До первого кубометра бетона необходимо понять, какие нагрузки получит здание и как основание будет работать под ними.
01
Вес здания Собственная нагрузка
02
Нагрузка на фундамент Передача усилий
03
Грунт Свойства основания
КОНСТРУКТИВНАЯ СИСТЕМА
КРОВЛЯ
СТЕНЫ
ФУНДАМЕНТ
ГРУНТ
04
Основание Работа под нагрузкой
05
Снег и ветер Внешние воздействия
06
Эксплуатация Расчётные нагрузки
01
СНАЧАЛА — ИСХОДНЫЕ ДАННЫЕ
Многие представляют строительство примерно так: сначала выбираем фундамент, потом возводим стены, ставим перекрытия и накрываем дом крышей.
На самом деле до первого кубометра бетона нужно ответить на гораздо большее количество вопросов.
01 Сколько будет весить здание?
02 Какие нагрузки получит фундамент?

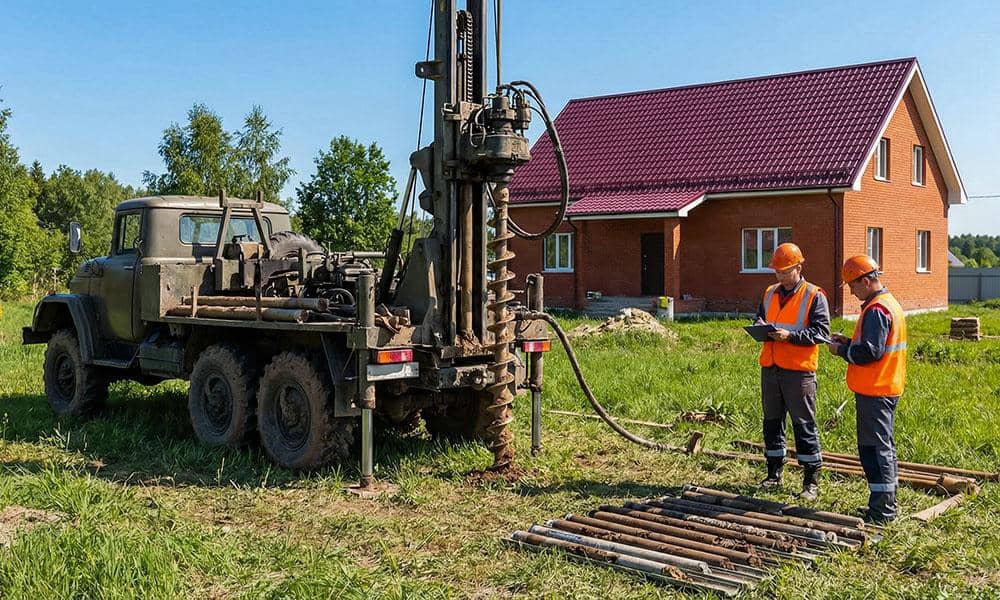

03 Какой грунт находится под домом?
04 Как поведёт себя основание под нагрузкой?
05
Какие нагрузки создадут снег, ветер,
перекрытия, кровля и эксплуатация здания?
И ТОЛЬКО ПОСЛЕ ЭТОГО
можно обоснованно выбирать конструктивные решения.
ENGINEERING / 01
ИСХОДНЫЕ ДАННЫЕ · НАГРУЗКИ · ОСНОВАНИЕ
ИНЖЕНЕРНЫЙ ПОДХОД · 02
02 / 08
СРАВНЕНИЕ ОБЪЕКТОВ
Почему нельзя сделать «как у всех»
Одинаковая площадь дома ещё не означает одинаковые условия строительства. Для конструктора два внешне похожих дома могут быть двумя совершенно разными объектами.
VS
ОБЪЕКТ · B
УСЛОВИЯ
СЛОЖНЫЙ ГРУНТ
Тот же дом 150 м²
Но другой состав и влажность грунта, другой рельеф или уровень грунтовых вод.
“
У нас на таком фундаменте уже десять лет стоит дом.
Знакомый аргумент. Но это информация об опыте строительства конкретного объекта, а не инженерское обоснование решения для другого участка.
ОДИНАКОВЫЙ ДОМ
≠
ОДИНАКОВЫЕ УСЛОВИЯ
01
Несущая способность
грунта
02
Состав и влажность
основания
03
Уровень грунтовых вод
условия участка
04
Рельеф
перепад высот
ГЛАВНЫЙ ПРИНЦИП
Конструктивное решение выбирают не по аналогии с соседним домом, а по условиям конкретного объекта.
ИНЖЕНЕРНЫЙ ПОДХОД · 03
03 / 08

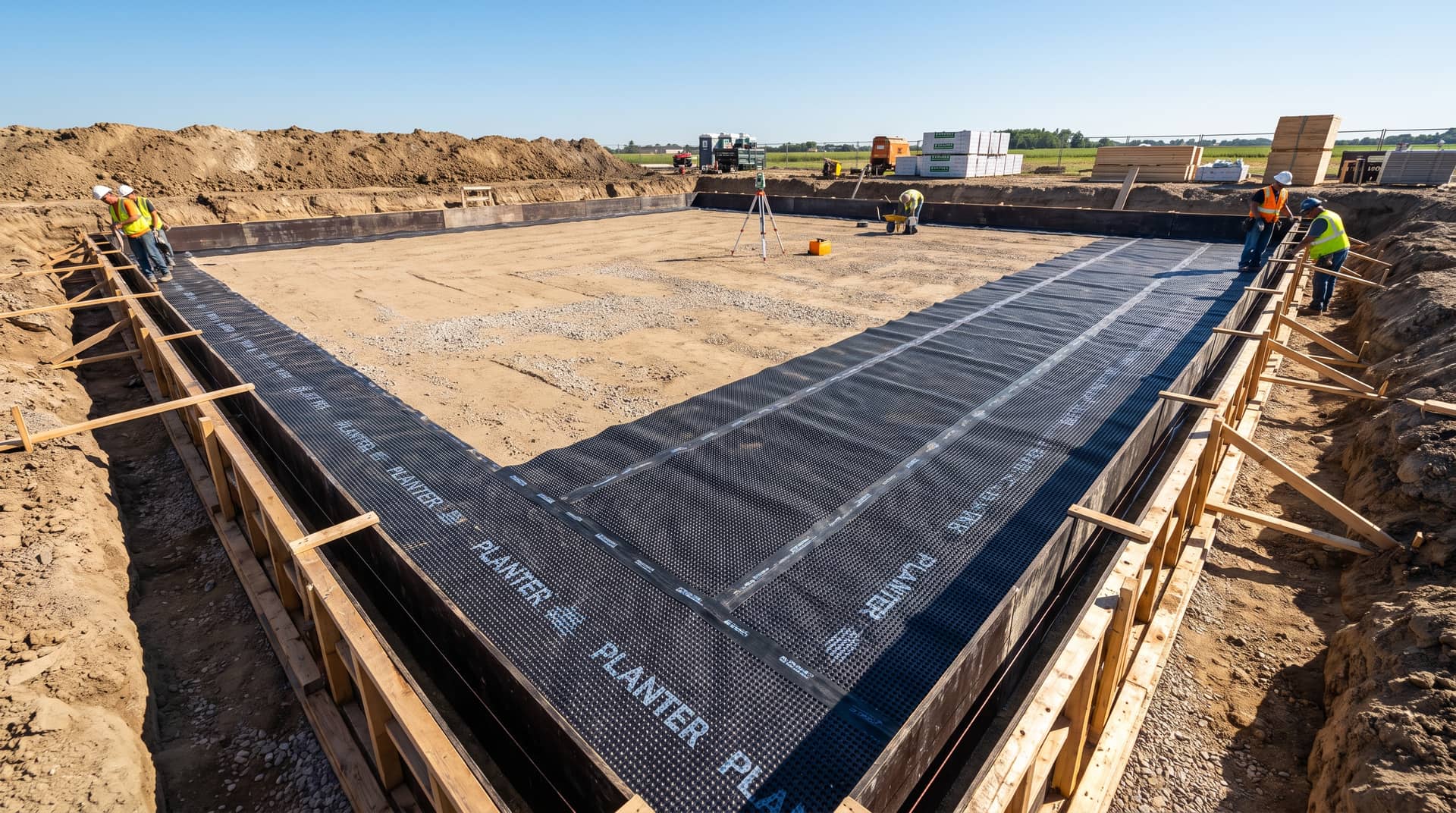

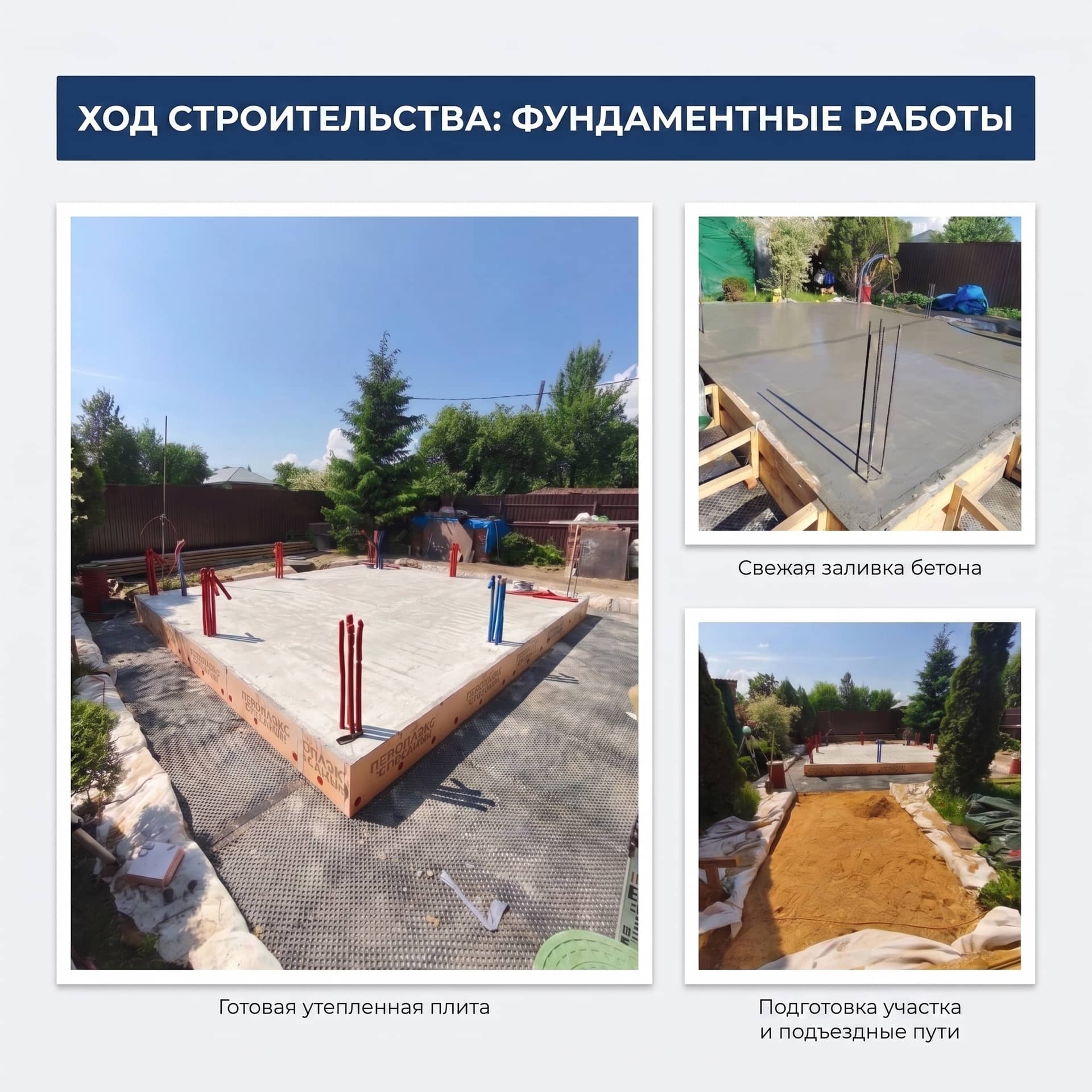

ФУНДАМЕНТ И ДЕФОРМАЦИИ
Ошибка в фундаменте может проявиться не сразу
Самое неприятное в строительных ошибках — они не всегда заметны в день окончания работ.
01
ПРОБЛЕМА
Дом может выглядеть идеально.
Стены ровные, отделка закончена, окна установлены. На момент окончания строительства внешне всё может выглядеть совершенно нормально.
Но часть строительных проблем проявляется только спустя время.
01
Трещины
в конструкциях и отделке
02
Перекосы
отдельных элементов
03
Деформации
конструктивных элементов
04
Проблемы проёмов
дверей и окон
?
ВОПРОС
Зачем ждать появления проблемы, если её можно было оценить ещё до начала строительства?
ЭКОНОМИКА ПРОЕКТА
«Но расчёты стоят денег»
Да.
Инженерная работа действительно увеличивает первоначальные затраты на проектирование.
Но расчёт — это не только расходы. Это ещё и инструмент оптимизации.
ПОДХОД «С ЗАПАСОМ»
VS
РАСЧЁТ
01
«Лучше сделать с запасом»
Больше бетона, больше арматуры, массивнее конструкция.
ПЕРЕРАСХОД
→
02
Расчёт под конкретный объект
Параметры конструкции подбираются под реальные нагрузки и условия.
ОПТИМИЗАЦИЯ
ИНЖЕНЕРНЫЙ ПРИНЦИП
Большой фундамент не автоматически означает хорошо рассчитанный фундамент.
Надёжность — это не максимальное количество материала. Это соответствие конструкции конкретным нагрузкам и условиям.
ИНЖЕНЕРНЫЙ ПОДХОД · 04
04 / 08
ДОМ

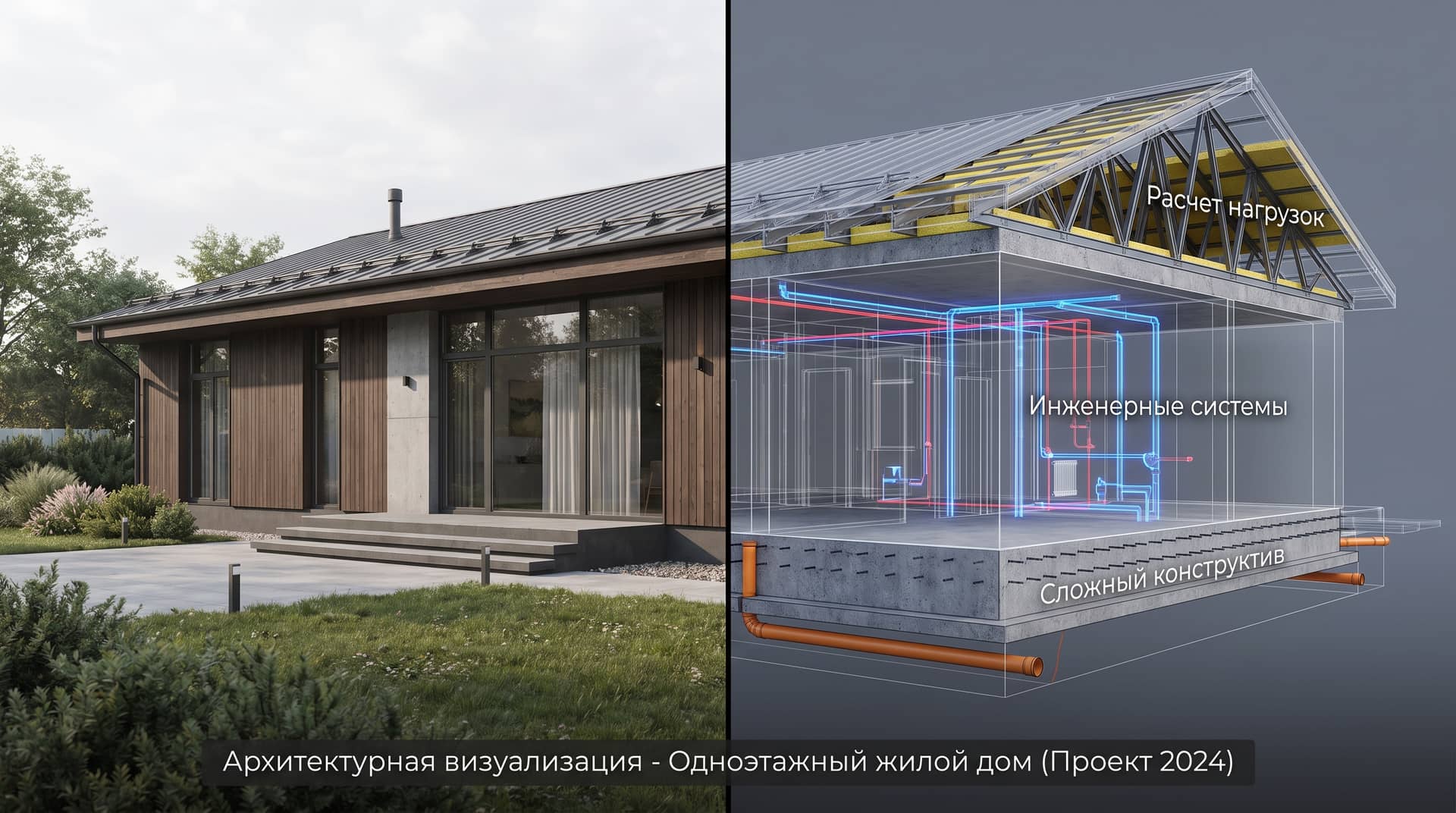

А если дом всего один этаж?
«Дом небольшой и одноэтажный — что там считать?» На самом деле этажность — только одна из переменных конструктивной задачи.
01
ОДНОЭТАЖНЫЙ ДОМ — ЭТО НЕ «ПРОСТАЯ» КОНСТРУКЦИЯ
01
ОСНОВНОЙ ПРИНЦИП
На фундамент воздействует не только вес стен.
Перекрытия, кровля, снеговая нагрузка, эксплуатационные нагрузки и другие воздействия формируют расчётную нагрузку на конструкцию.

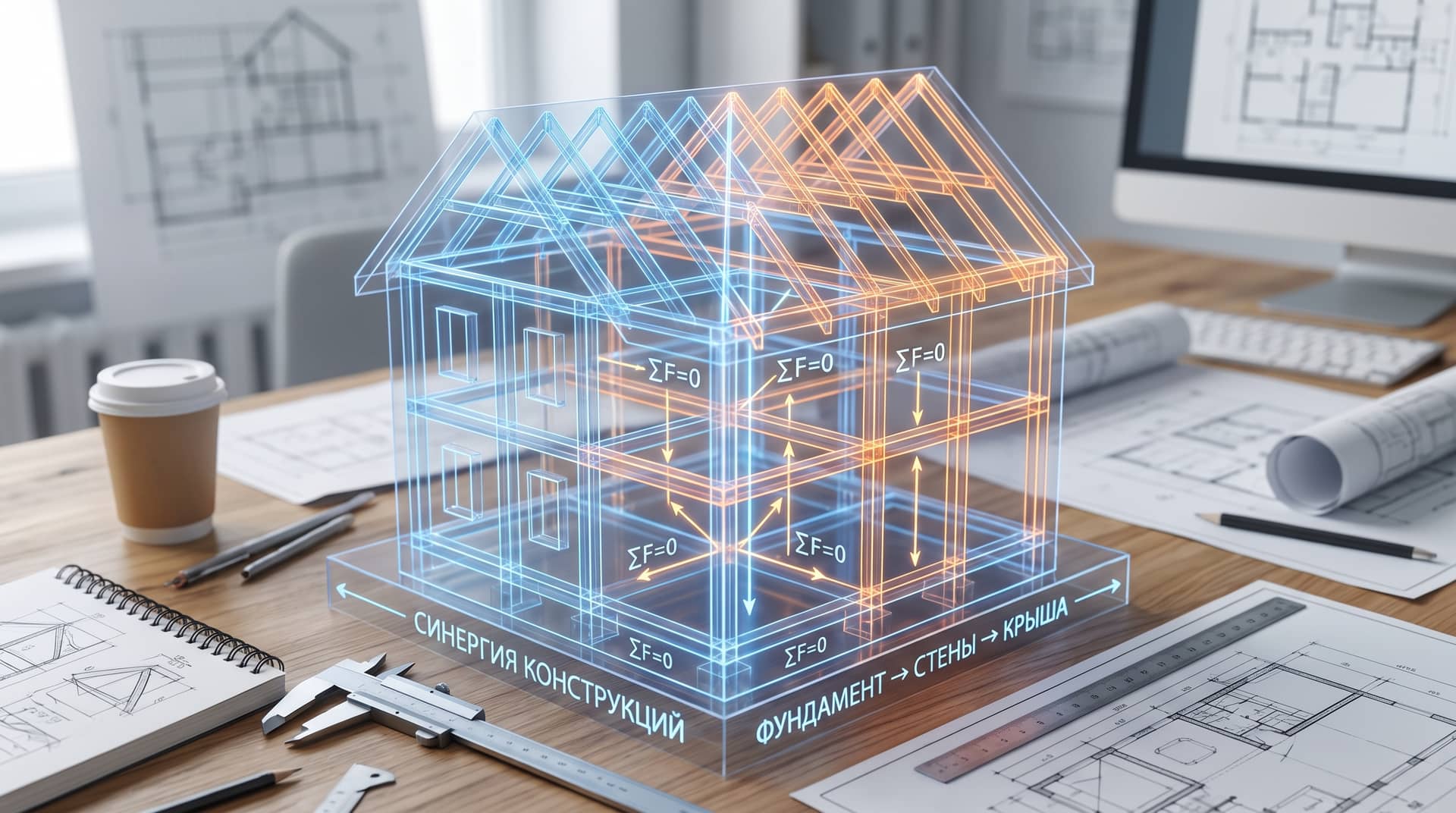

КОНСТРУКТИВНАЯ СХЕМА
Из чего складывается нагрузка?
НАЖМИТЕ НА ЭЛЕМЕНТ
КРОВЛЯ
СНЕГ
ПЕРЕКРЫТИЕ
СТЕНЫ
ФУНДАМЕНТ
01
Выберите элемент конструкции
Посмотрите, какие факторы учитываются при расчёте дома.
КРОВЛЯ
Постоянная нагрузка
Собственный вес кровельной конструкции учитывается при формировании расчётной схемы.
СНЕГ
Временная нагрузка
Снеговая нагрузка зависит от условий конкретного района и учитывается при расчёте конструкций.
ПЕРЕКРЫТИЕ
Собственный вес + эксплуатация
Конструкция перекрытия и нагрузки от эксплуатации здания влияют на общую расчётную схему.
СТЕНЫ
Собственный вес конструкции
Материал стен — в том числе газобетон — является одной из составляющих общей нагрузки.
ФУНДАМЕНТ
Передача нагрузки в основание
Фундамент передаёт нагрузку здания в грунт, поэтому его параметры связаны и с конструкцией дома, и с условиями участка.
02
КОНСТРУКЦИЯ РАБОТАЕТ КАК СИСТЕМА
ЧТО УЧИТЫВАЕТ ИНЖЕНЕР
Площадь дома — далеко не всё.
01 Материал стен вес и конструктивная схема
02 Перекрытия тип и собственный вес
03 Кровля конструкция и нагрузка
04 Пролёты размеры и схема опирания
05 Остекление размеры и расположение проёмов
06 Планировка расположение несущих стен
07 Участок грунт и условия основания
08 Нагрузки снег, эксплуатация и другие воздействия
?
ВОПРОС
Если два дома одинаковой площади, означает ли это, что фундамент у них должен быть одинаковым?
03
ФУНДАМЕНТ — ЧАСТЬ ОБЩЕЙ РАСЧЁТНОЙ СХЕМЫ
04
ГЛАВНЫЙ ВЫВОД
Одноэтажный — не значит простой.
Расчётная задача определяется не только этажностью и площадью дома. Важны материал стен, перекрытия, кровля, пролёты, остекление, планировка, расположение несущих стен и особенности участка.
Поэтому инженерное решение принимается для конкретного дома и конкретного участка.
ИНЖЕНЕРНЫЙ ПОДХОД · 05
05 / 08

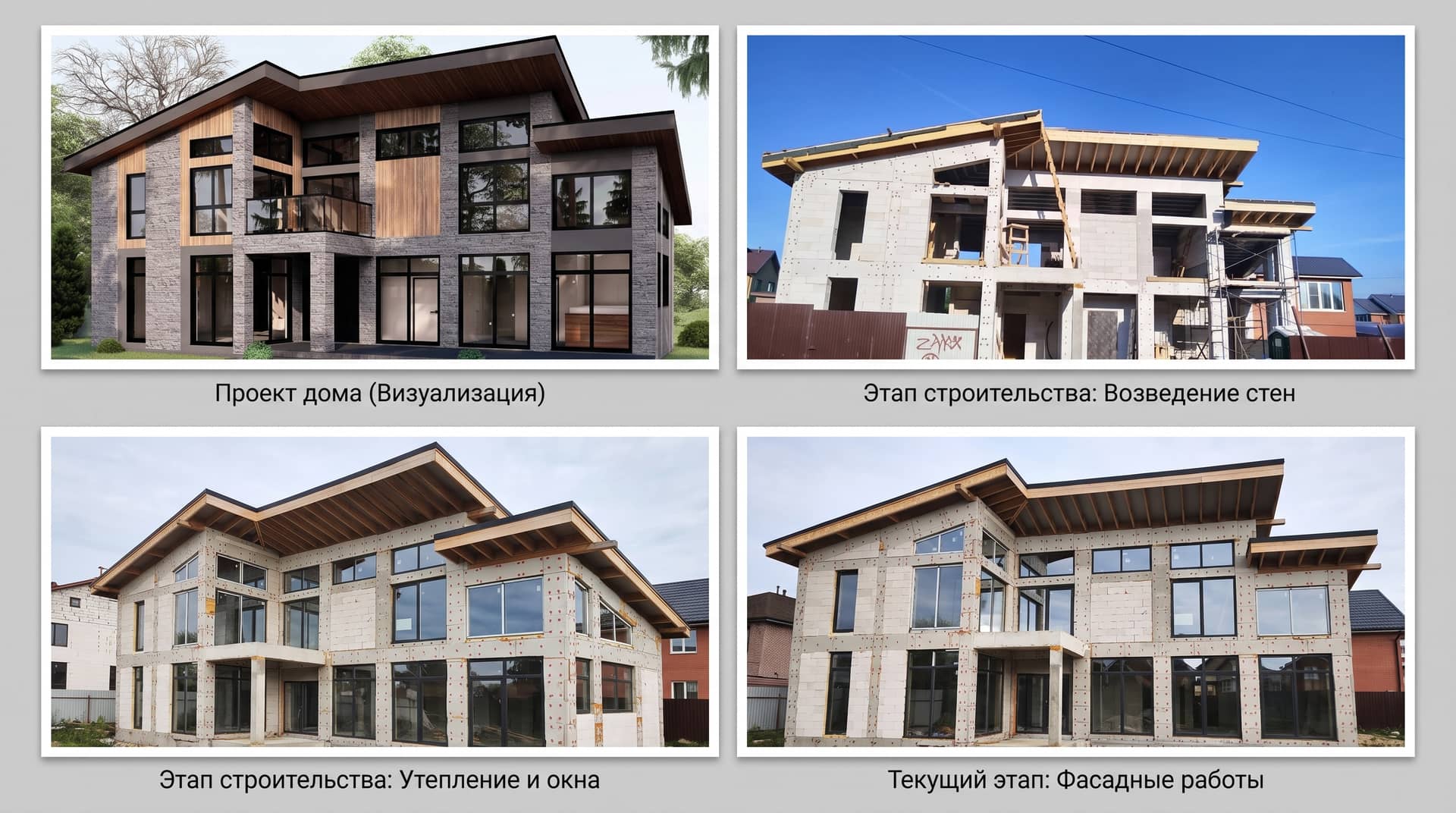

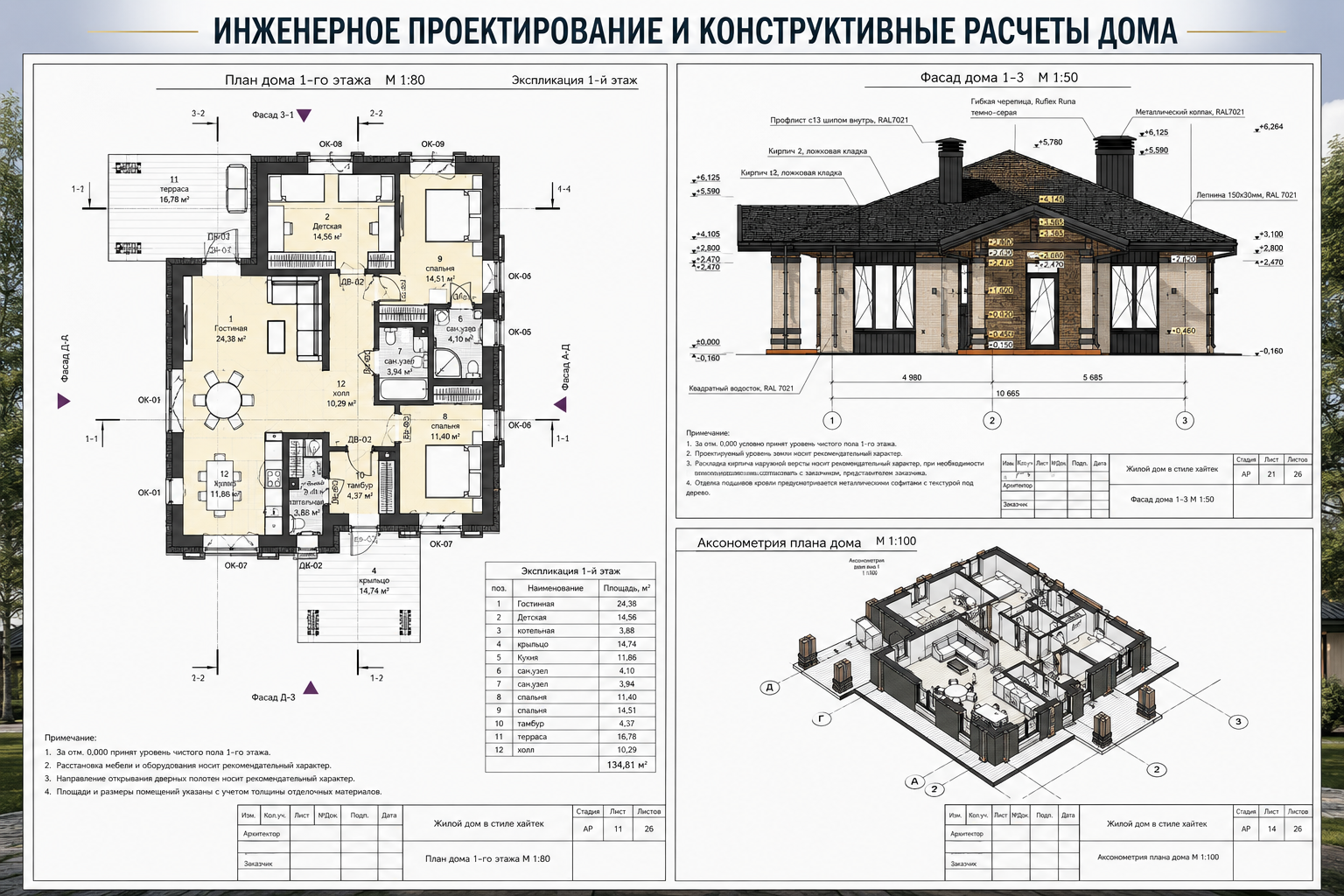

ГОТОВЫЙ ПРОЕКТ

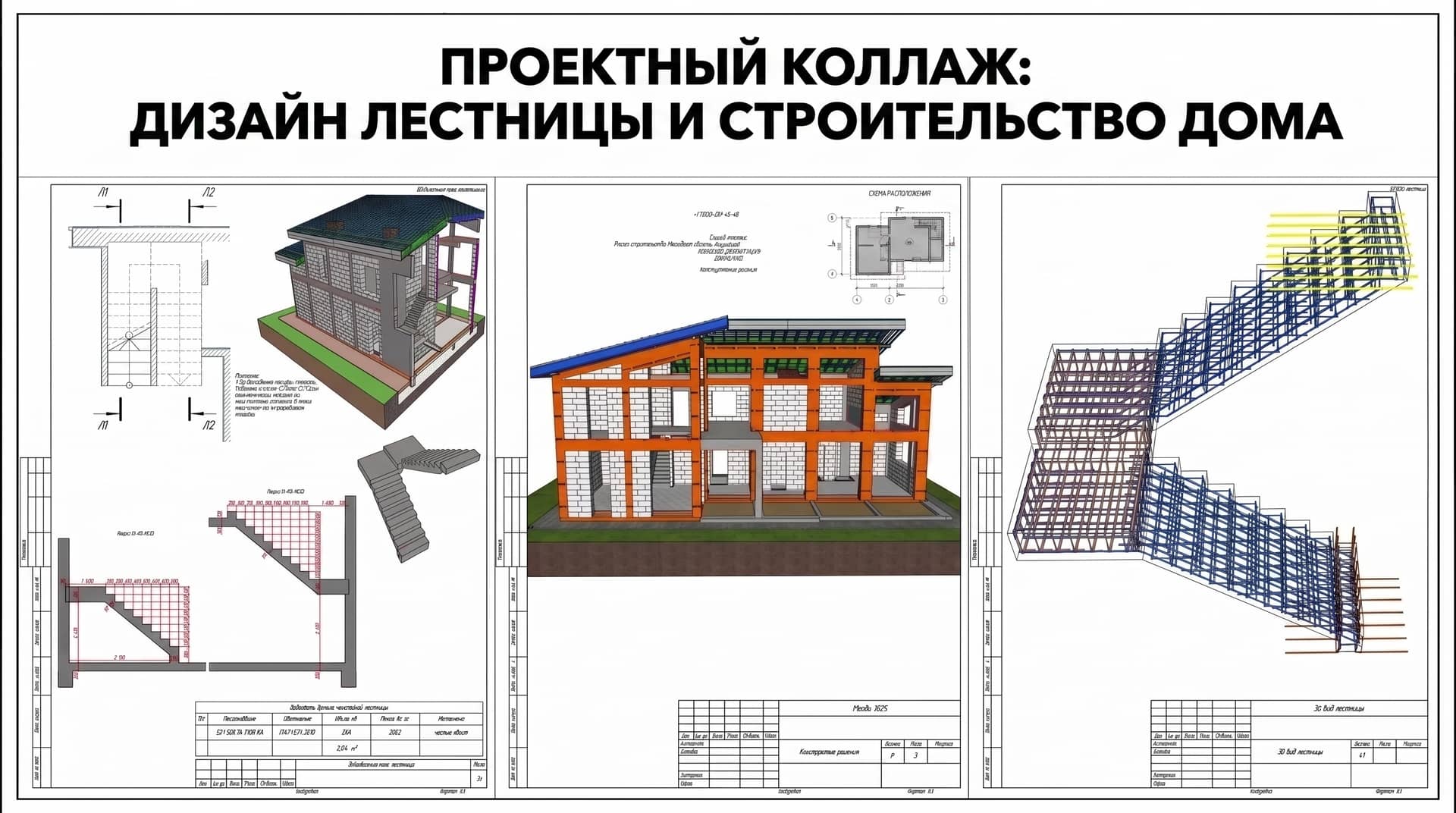

Почему нельзя просто скачать проект?
Готовый проект может выглядеть идеально. Но главный вопрос не в том, насколько красиво нарисован дом, а в том, для какого участка и каких условий он был рассчитан.
01 ПРОЕКТ — ЭТО НАБОР ТЕХНИЧЕСКИХ РЕШЕНИЙ
?
ГЛАВНЫЙ ВОПРОС
Для какого участка и каких условий был рассчитан этот проект?
ОДИН ПРОЕКТ · ДВА УЧАСТКА
Внешне всё может быть одинаковым. Инженерно — нет.
НАЖМИТЕ НА УЧАСТОК
01
УЧАСТОК А
Исходные условия совпадают с расчётными.
Конструктивные решения проекта соответствуют условиям конкретного объекта.
02
УЧАСТОК Б
Изменились исходные данные — меняется и инженерная задача.
Другой грунт, рельеф, уровень грунтовых вод или параметры здания могут потребовать другого конструктивного решения.
ЧТО МОЖЕТ ОТЛИЧАТЬСЯ
Один и тот же проект не означает одинаковые условия.
01 Грунт состав и несущая способность
02 Геология строение основания участка
03 Рельеф перепады высот и особенности участка
04 Грунтовые воды уровень и условия основания
05 Планировка расположение стен и проёмов
06 Остекление размеры и расположение проёмов
07 Терраса дополнительные конструктивные элементы
08 Материалы конкретные параметры здания
02 ОДИН ПРОЕКТ — РАЗНЫЕ ИСХОДНЫЕ ДАННЫЕ
“
«У нас на таком фундаменте уже десять лет стоит дом» — это информация об опыте конкретного объекта, а не инженерское обоснование для другого участка.ОПЫТ НУЖЕН. НО РАСЧЁТ НУЖЕН ДЛЯ КОНКРЕТНОГО ОБЪЕКТА.
05
ГЛАВНЫЙ ВЫВОД
Проект — это не картинка дома.
Это взаимосвязанный набор технических решений, который должен соответствовать конкретному зданию, конкретному участку и конкретным исходным данным.
ИНЖЕНЕРНЫЙ ПОДХОД
06 / 08
ОШИБКА НЕ ВСЕГДА ВИДНА СРАЗУ
Ошибка
в фундаменте
может проявиться
не сразу.
Самое неприятное в строительных ошибках — они не всегда заметны в день окончания работ.
Дом может выглядеть идеально: стены ровные, отделка закончена, окна установлены. А спустя время появляются признаки проблем с конструкциями.
?
ГЛАВНЫЙ ВОПРОС
Зачем ждать появления проблемы,
если её можно было оценить
ещё до начала строительства?
FOUNDATION
ОСНОВАНИЕ
НАГРУЗКА
ОСАДКА
КОНСТРУКЦИЯ
01 Основание
02 Нагрузка
03 Деформация
ЧТО ПРОИСХОДИТ СО ВРЕМЕНЕМ
Конструкция работает
не только в день сдачи дома.
Поэтому важно оценивать не только внешний вид здания, но и характер работы основания и конструкций.
01
СТРОИТЕЛЬСТВО
Дом выглядит нормально.
Стены ровные, отделка закончена, окна установлены. На первый взгляд никаких проблем нет.
02
ЭКСПЛУАТАЦИЯ
Конструкция начинает работать под нагрузкой.
Основание воспринимает нагрузки здания. На его работу влияют грунт, конструктивная схема и реальные нагрузки.
03
ВРЕМЯ
Проявляются последствия.
При неблагоприятном сценарии могут появиться трещины, перекосы, деформация отдельных элементов или повреждения отделки.
04
ГОТОВЫЙ ДОМ
Теперь проблема уже находится в готовом доме.
То, что можно было оценить на этапе проектирования, теперь приходится исправлять в построенной конструкции.
02
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
ПРОВЕРЯЮТСЯ ДО СТРОИТЕЛЬСТВА
ВОЗМОЖНЫЕ ПРИЗНАКИ
Что может проявиться со временем
01 Трещины в конструкциях или отделке
02 Перекосы отдельных элементов здания
03 Деформации конструктивных элементов
04 Проёмы проблемы с окнами и дверями
05 Отделка повреждения отделочных материалов
06
ИНЖЕНЕРНЫЙ ПРИНЦИП
Важно не только то, выдержит ли фундамент нагрузку.
При проектировании оценивают также характер возможных осадок. Особенно важны ситуации, когда разные части здания получают неодинаковые перемещения.
LOAD
↕
GROUND
✓
ГЛАВНЫЙ ВЫВОД
Проблему дешевле оценить до того, как она станет частью дома.
Именно поэтому фундамент и конструктивную схему оценивают на этапе проектирования, а не после появления первых признаков возможной проблемы.
ИНЖЕНЕРНЫЙ ПОДХОД
07 / 08

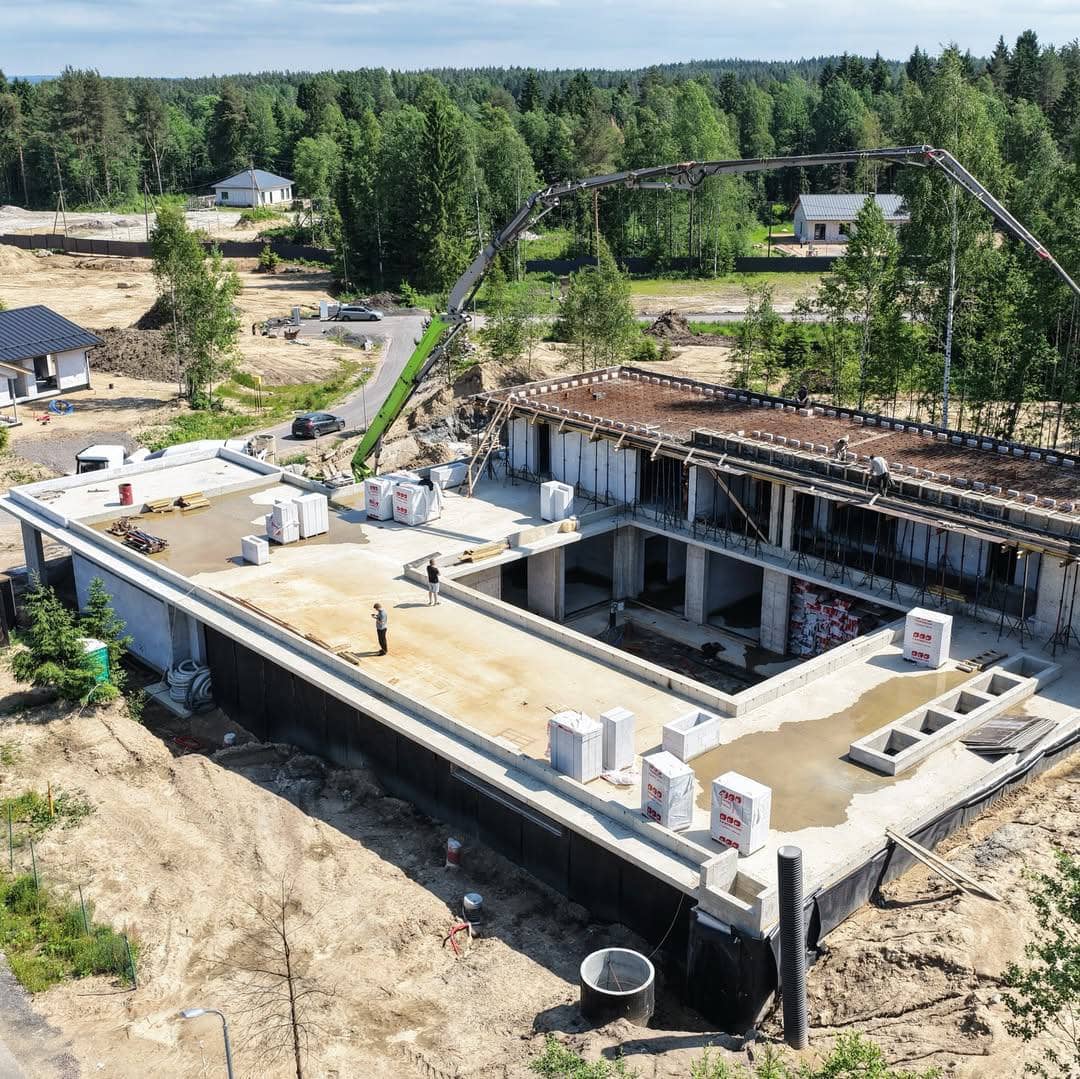

КОГДА ОСОБЕННО НЕЛЬЗЯ ЭКОНОМИТЬ
Чем сложнее объект, тем выше цена решения «на глаз».
Есть ситуации, в которых подход «построим по аналогии» особенно рискован. Чем больше факторов влияет на работу здания, тем важнее заранее понимать, как они связаны между собой.
01
Факторы,
которые меняют расчёт
Каждый участок и каждый дом имеют собственные исходные данные.
01 Сложный или неоднородный грунт
02 Перепад высот на участке
03 Высокий уровень грунтовых вод
04 Несколько этажей
05 Большие пролёты
06 Панорамное остекление
07 Тяжёлые стены
08 Сложная кровля
09 Большие консольные элементы
10 Нестандартная архитектура
11 Реконструкция здания
ИСХОДНЫЕ ДАННЫЕ
У каждого объекта
своя конструктивная задача
своя конструктивная задача
ЧТО ПРОИСХОДИТ, КОГДА РАСЧЁТ ДЕЛАЮТ ЗАРАНЕЕ
Два разных сценария одного строительства.
Принципиальная разница — в моменте, когда принимается решение.
СЦЕНАРИЙ 01
ПОСЛЕ ПРОБЛЕМЫ
Построили → обнаружили проблему
01 Построили
02 Обнаружили проблему
03 Ищем причину
04 Переделываем
Решение приходится принимать уже на строительной площадке, когда изменение конструкции становится значительно сложнее.
СЦЕНАРИЙ 02
ДО НАЧАЛА СТРОИТЕЛЬСТВА
Собрали данные → рассчитали → построили
01 Исходные данные
02 Расчёт
03 Конструктивное решение
04 Строительство
Большинство конструктивных вопросов решается тогда, когда изменить проект значительно проще.
“
СУТЬ ИНЖЕНЕРНОГО ПОДХОДА
Инженерные расчёты — это не тормоз строительства. Это способ перенести решение проблемы с дорогой строительной площадки на гораздо более дешёвый этап проектирования.
ГЛАВНОЕ
Вопрос не в том, получится ли построить дом.
Можно построить дом без инженерных расчётов. Вопрос в другом: насколько обоснованно этот дом спроектирован и как он будет вести себя через несколько лет?

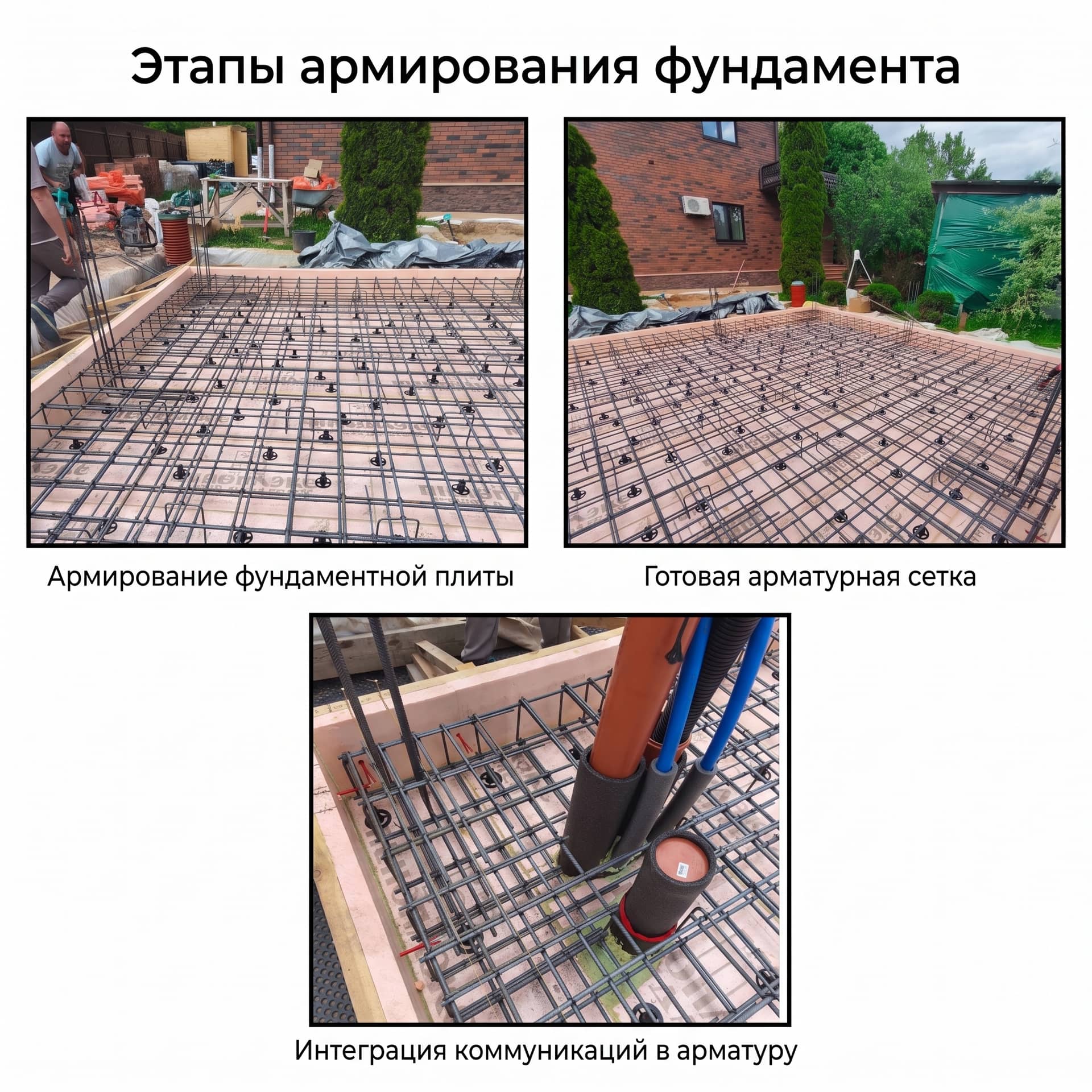

Фундамент нельзя выбирать только по совету соседа. Арматуру нельзя определять «примерно». Конструктивные изменения нельзя оценивать только визуально.
У каждого здания есть собственные нагрузки, конструктивная схема и условия основания.
08
РАЗУМНАЯ ЭКОНОМИЯ
Экономить разумнее не на расчётах, а на том, что они позволяют убрать.
лишний бетон
лишнюю арматуру
переделки
решения вслепую
ГЛАВНЫЕ ВЫВОДЫ
08 / 08
Именно поэтому инженерный расчёт — это не лишняя трата денег на бумагу. Это один из этапов, который позволяет сделать строительство предсказуемым, рациональным и безопасным.
ИНЖЕНЕРНЫЙ ПОДХОД
ПРЕДСКАЗУЕМОСТЬ
РАЦИОНАЛЬНОСТЬ
БЕЗОПАСНОСТЬ
